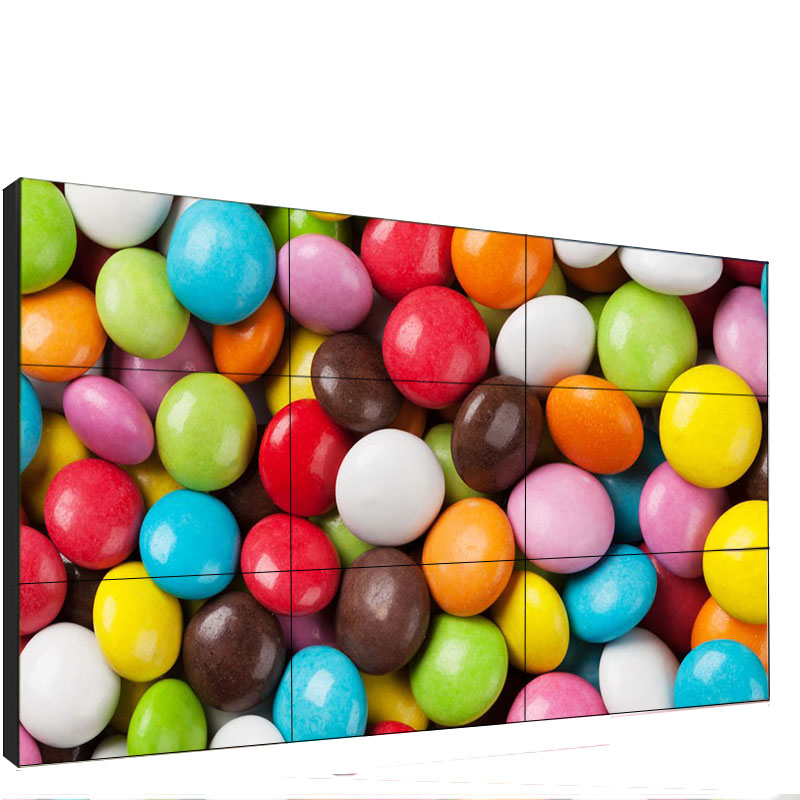

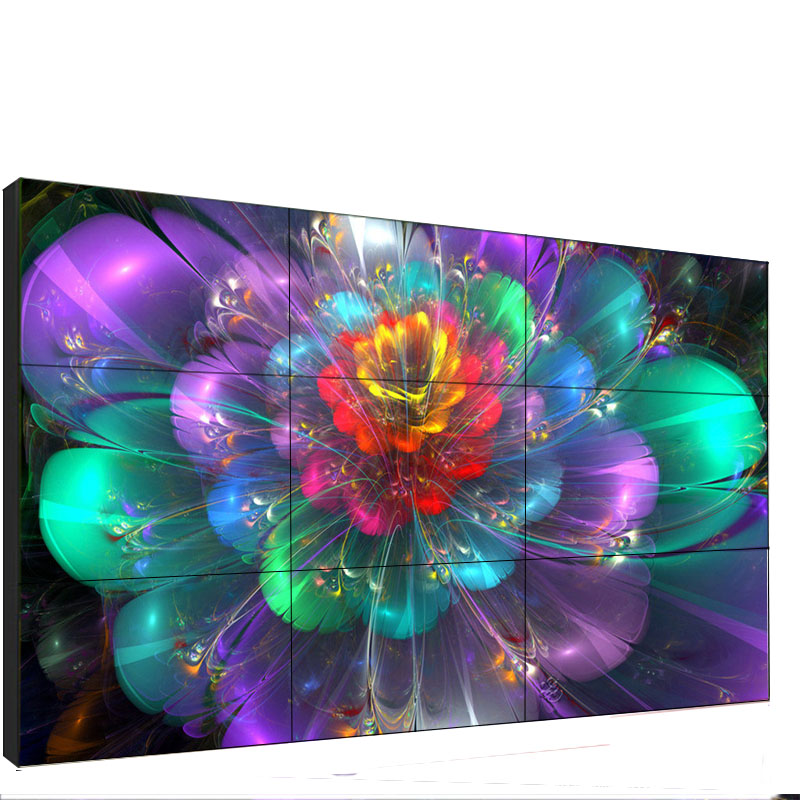

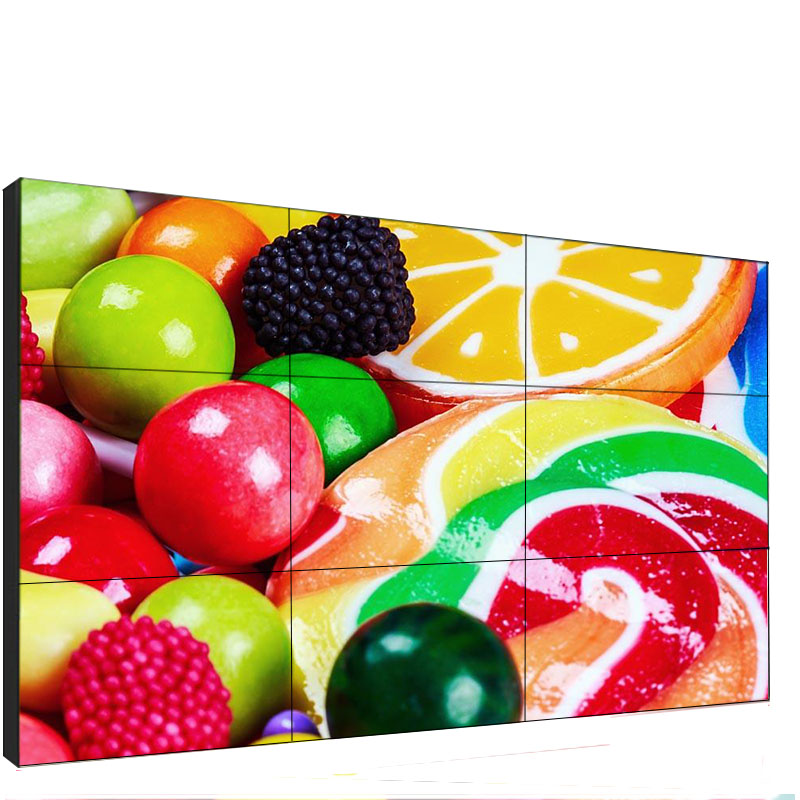

液晶拼接屏燈管能夠換嗎？



一般來說，要替換三星液晶拼接屏里面的燈管需要到專門的維修站或許將拼接屏回來原廠進行處理，三星液晶屏拼接屏里面燈管替換過程：



預備工作：



（1）替換燈管須挑選一個無塵的環境：無塵室或潔凈臺。

（2）替換燈管前的東西預備：小一字螺絲刀一把，小十字螺絲刀一把，橡膠手套一副，測燈管治具一個，新的燈管一根，直徑1.5mm，2mm，4mm的三種標準熱縮套管若干，海棉墊一個，無塵布一塊,以及電烙鐵，信號源，靜電手環等。

替換過程



（3）上燈管的檢測：取一個好的燈管替代下燈管，點亮拼接屏，假如此刻燈管被維護，闡明上燈管不良; 假如不被維護，闡明上燈管OK。



下燈管的檢測：取一個好的燈管替代上燈管，點亮液晶拼接屏，假如此刻燈管被維護，闡明下燈管不良; 假如不被維護，闡明下燈管OK。



（4）用一字螺絲刀悄悄撕起三星液晶拼接屏內的絕緣維護膜，用小十字螺絲刀擰下PCB板的螺絲。御下鐵框，左手托住液晶拼接屏正面，用小一字螺絲刀對著有卡鉤的當?shù)叵蛲庥昧η碎_鐵框,然后取下鐵框。

（5）取下LCM: 用刀片悄悄撬動LCM，然后用雙手托住LCM的左右邊際悄悄提起，最終把LCM放在海棉墊上。御下膠框：左手托住三星液晶屏拼接屏的正面，用小一字螺絲刀對著有卡鉤的當?shù)叵蛲庥昧η碎_膠框, 然后取下膠框，放在適宜的方位。



（6）取下膜片: 將上下集光片，分散片一同悄悄提起，然后放在LCM上或其它潔凈的當?shù)亍Ｈ∠卤嘲? 撕起背板與燈管粘連的鋁膜，用小一字螺絲刀撬開背板，然后取下背板，放在適宜的方位。取下燈管: 在燈管的一端向外悄悄拉，取下燈管，分開不良與OK 燈管。如導光板上面有燈管的碎片，用無塵布去除。

（7）取下燈罩：悄悄把燈罩取下。 取下拼接屏里面的不良燈管及防震圈：焊下不良燈管，并取下不良燈管上的防震圈。預備新燈管：取相同標準的新燈管，把燈管引線剪成跟原燈管引絲相同的長度，并套上防震圈。

（8）焊接燈管：在高壓燈管線端套上熱縮套管（標準：直徑2mm長度10mm），在低壓燈管線端套上熱縮套管（標準：直徑1.5mm長度10mm），焊上燈管線，并把熱縮套管移到焊接處熱縮。裝燈罩：裝好燈管兩頭的絕緣帽; 然后裝上燈罩，理好燈管線，并用黃色用膠帶固定好燈罩上的燈管線。



（9）裝燈管線的熱縮套管：用7805 IC的管腳插到燈管PIN的矩形孔處，可分開燈管線與燈管PIN,當燈管PIN取下時，套上熱縮套管（直徑4mm,長度依據實際情況）然后裝上燈管PIN,調整熱縮套管進行熱縮。裝上燈管: 先測驗已修燈管的好壞，接著辨明導光板，反射片的正反面和上下邊際，辨明上下燈管，然后把導光板和反射片一同卡入上下燈管的槽內。

（10）裝上背板: 將裝好的燈管，導光板及反射片的部件放入三星液晶拼接屏背板里，并用鋁膜粘好燈管與背板，使燈管與背板接地良好。裝上膜片: 辨明已裝部件的上下邊際，辨明膜片的正反面及左右邊際，雙手一同托起三張膜片，放入導光板上，調好膜片方位。裝上膠框: 辨明膠框與背板的上下邊際，將膠框與背板對準，卡入膠框。裝上LCM: 雙手提起LCM，并把它放入膠框內。裝上PCB板上的螺絲，粘好絕緣維護膜。



不管是46寸液晶拼接屏還是說是55寸液晶拼接屏，替換液晶燈管有必定難度，風險并不在于燈管自身，而是有可能將液晶拼接屏面板損壞。由于燈管即便裝欠好，頂多將新的弄斷，但面板悉數分化后，沒有基板的支撐就會很風險。液晶拼接面板依據規劃不同，替換燈管也有不同的難度。
